Konekanta

Laadukas ja monipuolinen konekanta, yhdistettynä teknologiseen osaamiseemme ja innovatiiviseen tuotekehitykseemme takaavat tuloksellisen yhteistyökumppanuuden.

Lataa työkaluluettelo tästä (PDF)
Kone/Tekniikka Merkki Koko
Kuitulaser / Levytyökeskus Prima Power Combi Genius+ LST 1500 x 3000 mm
Levytyökeskus Prima Power (E5x Compact) 1250 x 2500 mm
Langantaivutusautomaatti Wafios 3–8 mm
Langantaivutusautomaatti Macsoft 10–12 mm
Särmäyspuristin Amada 2500 mm
Särmäyspuristin Coast One 900 mm
Särmäyspuristin Safan Darley E-brake 3000 mm
Putkentaivutin Herbert D16x1,5–D40x1,5
Putkilaser LX Laser K6 pyöreä D10-87mm
Neliö 10×10-60×60 mm
suorakaide 10×20-40x80mm
Hitsausrobottiasema ABB ja Kemppi 1600/1000 mm
300 kg
Pistehitsauskoneita  40–65 kW
Särmäysrobotti RoboCone C15 GP25 Radalla
Tasolaser Bodor P3 4kW, 1500×3000
Kemppi-käsinhitsaustyöpisteet MIG/MAG, TIG
ABB-hitsausrobottiasema

  • IRB 1660ID hitsausrobotti, 6-akselinen

  • Bullseye – automaattinen polttimen laser-tarkistus ja -päivitys

  • Polttimen automaattinen huoltoyksikkö (puhdistus, langan katkaisu ja roiskeenestosumutus)

  • IRBP300R aseman grillipöydät – servo-ohjatut, toimivat synkronoituna robotin liikkeiden kanssa

  • Jänneväli 1600 mm, pyörityshalkaisija 1000 mm

  • Kantavuus 300 kg/puoli

  • Kemppi AX7 500A hitsausvirtalähde – tabletin kautta Wi-Fi-ohjattava, nestejäähdytteinen. Sisältää mm. WiseFusion- ja WiseThin+ -hitsausprosessit

  • Langansyöttö Marathon Pac™-tynnyrivarustuksella tai kelalta

  • Asema varustettu kääntöpuomilla ja nostimella tuotteiden ja jigien ergonomiseen käsittelyyn

Sasmetor-jauhemaalaamo
  • 3+1-vaiheinen automatisoitu kehäsuihkupesukone
  • Maksimikappaleen mitat: 3500x1700x600 mm, 300 kg
  • GARDOBOND® X 4739: Ympäristöystävällinen esikäsittelyprosessi kaikille metallimateriaaleille
  • Gema OptiFlex 2 -maalauslaitteet: pikavärivaihdolla (120 s) ja leijuttavalla säiliöllä
  • Kappaleiden nosto- ja laskutoiminnot maalauskammiossa sekä purku- ja lastauspaikalla
LX Laserin valmistama K6 putkilaser
  • täysin automaattinen putkilaser 2Kw MAX Photonics teholähteellä, lastaus ja purkujärjestelmällä.
  • max seinämävahvuus S=5mm
  • putkikoot pyöreä D10-87mm, Neliö 10×10-60×60 mm, suorakaide 10×20-80x40mm
  • materiaalit, Fe, Rst ja alumiini
  • mahdollista ajaa lähes 6M pitkät kappaleet. Jäännösmitta 40mm
  • Tukee yleisempiä 3d tiedostomuotoja

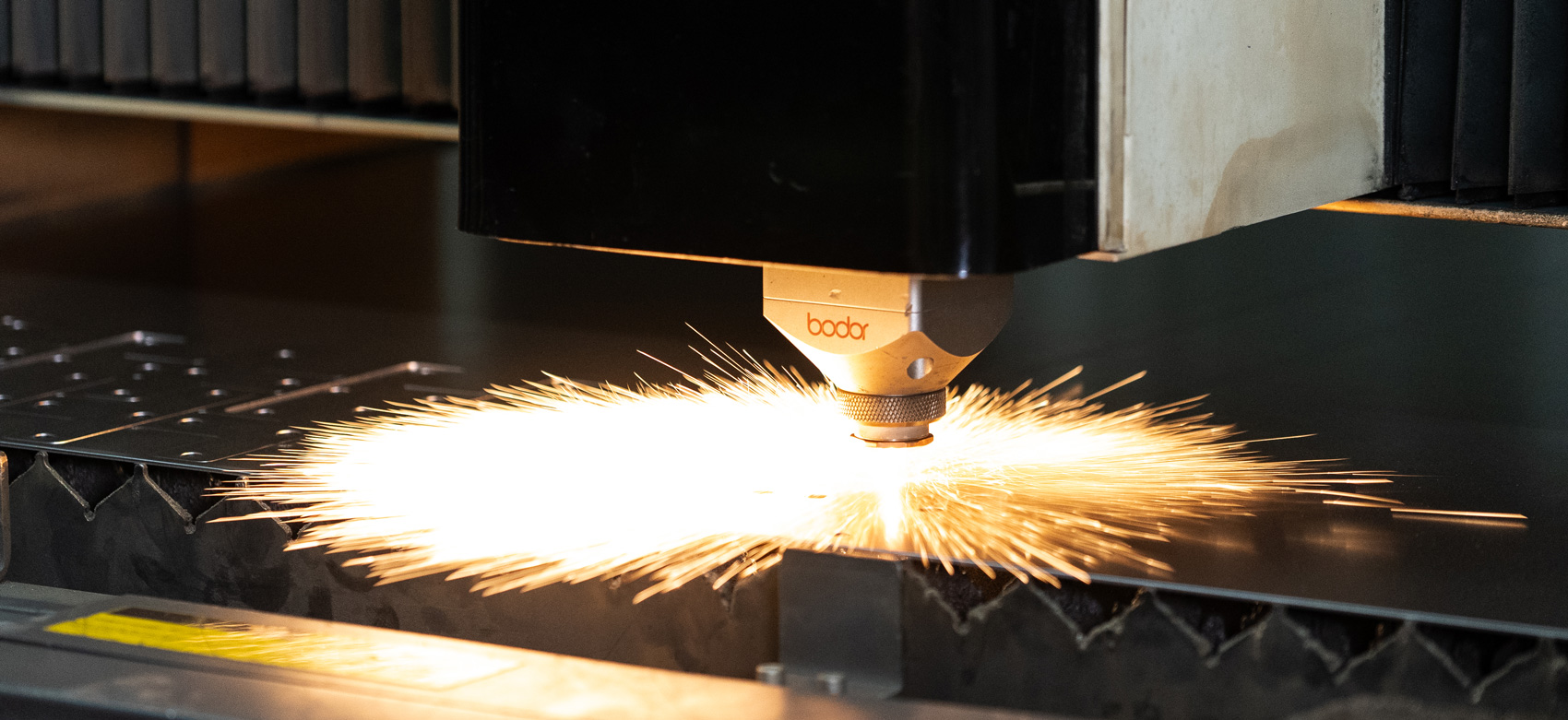

Bodor P3 4kw tasolaser
  • täysin automaattinen Itrans lastaus ja purkulaitteistolla varustettuna
  • Suurin levykoko: 1500×3000 mm
  • Valurautainen runko ja nopea servomoottorien voimansiirto on toteutettu Hiwin tarkkuushammastangoilla ja johteilla. Akseliliikkeiden ohjauksesta vastaa Yaskavan moottori- ja ohjaustekniikka.
  • Tehokas ja käyttäjä ystävällinen Bodor Thinker PC-pohjainen CNC ohjaus, suora DXF kuvien tuki ja nestaus toiminto.

Levyvahvuudet ja materiaalit:

  • Teräs: kylmävalssattu / kuumavalssattu DC01 AMO S=0,5–3,0 / S355MC PEÖL S=4,0–20,00
  • Pinnoitetut: sähkösinkitty / kuumasinkitty: ZN DC01+ZE25/25APC / ZN DX51D+Z275MAC S=0,5–3,0
  • Ruostumaton: kylmävalssattu / kuumavalssattu EN 1.4301 2B S=0,5–6,0 / EN 1.4301 1D S=8–10
  • Alumiini: merialumiini / heijastinlevy AW 5754 S=1,0–4,00 / ALNOD 320G S=0,5
Särmäysrobotti solu RoboCone C15 GP25 Radalla
  • solussa 5kpl Eur lavapaikkaa
  • Yaskawa (Motoman) GP25 teollisuusrobotti. Robotin kantokyky 25 kg ja ulottuvuus 1730 mm. Asennettu 2,5m pitkän lineaariradan päälle.
  • Särmäyspuristin Coastonen Cone C15 CNC-ohjatuin Y1, Y2, X, R, Z1, Z2, Delta-X-akselein, taivutusvoima 44 tonnia, taivutuspituus 1600mm
  • Työkalut mallia Wila, hydraulinen kiinnitys
Prima Power Combi Genius CG1530 + LST1530L
  • Suurin arkkikoko: 1500 x 3000 mm
  • Lävistys/muovaus + kuitulaser
  • Integroitu servotoiminen kierteytysyksikkö. 6 kpl erivahvuisia kierteitä väliltä M2,5–M8,0 samaan kappaleeseen.
  • Pyörivä puskin ja indeksoitu alapuolinen muovausjärjestelmä
  • Aihioiden lajittelu ja pinonta 8:lle EUR-lavalle robotilla. Lajittelu pudotusluukuista 5:lle EUR- lavalle Esimerkki tuotantokapasiteetista:
    6000 kg levyä miehittämättömänä yhdellä käynnistyksellä

Levyvahvuudet ja materiaalit:

  • Teräs: kylmävalssattu / kuumavalssattu DC01 AMO S=0,5–3,0 / S355MC PEÖL S=4,0–8,0
  • Pinnoitetut: sähkösinkitty / kuumasinkitty: ZN DC01+ZE25/25APC / ZN DX51D+Z275MAC S=0,5–3,0
  • Ruostumaton: kylmävalssattu EN 1.4301 2B S=0,5–6,0
  • Alumiini: merialumiini / heijastinlevy AW 5754 S=1,0–4,00 / ALNOD 320G S=0,5
Prima Power E5X + Compact Express
  • Suurin arkkikoko: 1250 x 2500 mm
  • Levyvahvuudet: 0,5–3,0 mm
  • Lävistys/muovaus
  • Nopea NCT-kierteytys M6- ja M8-kierteille
  • Automaattinen lastaus ja -purkujärjestelmä
  • Alle 500×500 mm aihiot saadaan pudostusluukun kautta suoraan lavalle
  • Äänieristetty
  • Tuotantokapasiteetti: 3000 kg levyä miehittämättömänä yhdellä käynnistyksellä

Levyvahvuudet ja materiaalit:

  • Teräs: kylmävalssattu DC01 AMO S=0,5–3,0
  • Pinnoitetut: sähkösinkitty / kuumasinkitty: ZN DC01+ZE25/25APC / ZN DX51D+Z275MAC S=0,5–3,0
  • Ruostumaton: kylmävalssattu EN 1.4301 2B S=0,5–3,0
  • Alumiini: merialumiini / heijastinlevy AW 5754 S=1,0–3,0 / ALNOD 320G S=0,5
Wafios- ja Macsoft -langantaivutuskoneet
  • Lankavahvuudet: D3–D12 mm
  • Materiaalit: Teräs, ruostumaton teräs, sinkitty teräs 1000 kg keloissa
  • Kappaleiden muodot: 2D/3D
  • Lukuisia työkaluja kappaleiden kaarien ja kiinteiden taivutussäteiden valmistukseen
  • Koneiden toiminta: langan oikaisu, taivutus, viisteytys ja katkaisu
  • Esimerkki tuotantokapasiteetista: Yhdellä taivutuksella varustettua kappaletta (L=300 mm) 2000 kpl/h EUR-lavalle
Kemppi-käsinhitsaustyöpisteet
  • MIG/MAG, TIG
  • Materiaalit: Alumiini, ruostumaton teräs
